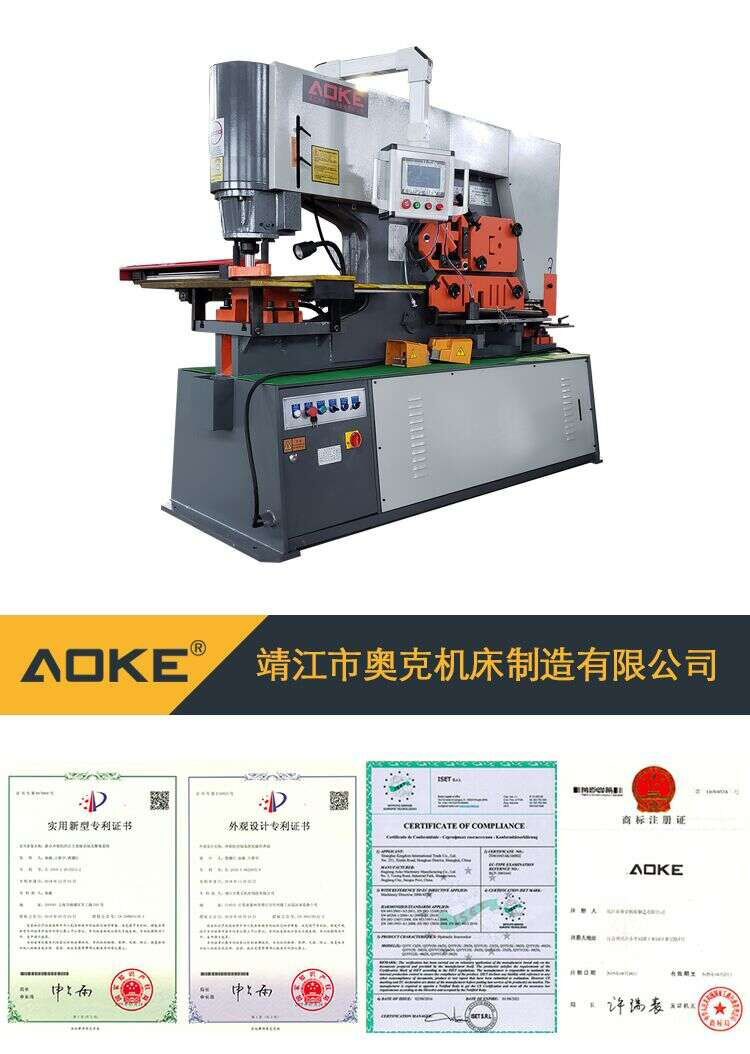

采用液壓傳動，能對板材、方鋼、圓鋼、角鋼、槽鋼、工字鋼進行剪切、沖孔、模剪，剪切工位配備電控剪切擋料裝置，沖孔工位配備一體式半自動數控?fù)趿掀脚_，擋料有效范圍800x500，根據程序自動定位孔，大幅提高沖孔效率，可CAD文件直接導入，自動生成沖孔程序，可視化觸摸屏操作。

型號參數

Q35Y-25

沖剪機主費參數：

沖壓力（噸）

120

可剪****板厚（毫米）

25

工件材料強度（牛頓／毫米2）

≤450

剪切角

8°

一次行程剪板尺寸（厚*寬）（毫米）

25*330,16*600

滑塊行程（毫米）

80

行程次數（次／分）

12-22

喉口深度（毫米）

600

****沖孔厚度（毫米）

25

25mm板上****沖孔直徑（毫米）

35

主電機功率（千瓦）

7.5

外形尺寸（長*寬*高）毫米

2400*1000*2100

機器重量（公斤）

4000

型鋼剪切：

圓鋼，方鋼

60，50*50

等邊角鋼 90° 剪切

160*14

等邊角鋼 45° 剪切

60*6

T型鋼 90° 剪切

160*14

T型鋼 45° 剪切

80*10

工字鋼

180*94*6.5

槽鋼

200*75*9

備注：T型鋼、工字鋼、槽鋼需特殊訂貨。

數控檔料平臺主要參數：

技術參數

型號：RK0850

外形尺寸 長*寬*高

1700*800*高度（適配沖工作臺）

****工件尺寸 長*寬

800*500

孔到邊最小距 高

25

工件沖孔****板 厚

25mm

編程方式

屏幕輸入或者CAD繪圖U盤導入

擋料精度

±0.15mm
